PCAN-Diag FD

1 330,00 €
Netto
Tester sygnałów magistrali CAN bus FD i CAN bus.
Ładowarka-stacja: bez stacji

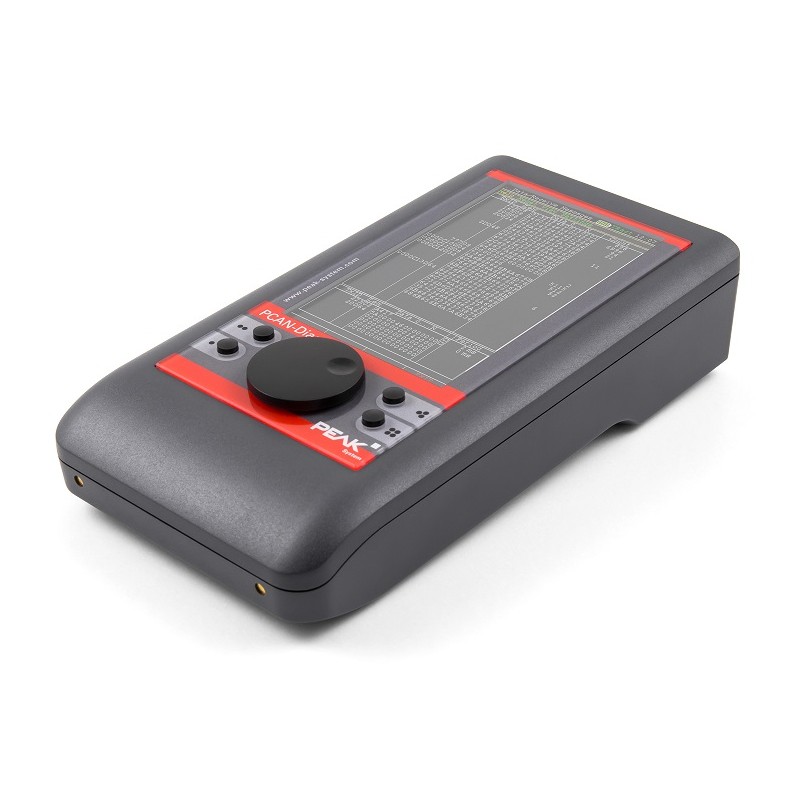

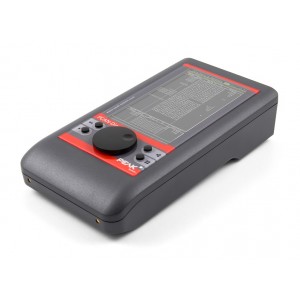

PCAN-Diag FD to przenośne urządzenie do diagnozowania komunikacji na magistrali CAN. Diagnostyka obejmuje zarówno protokół CAN 2.0A/B i CAN FD, jak i parametry elektryczne linii CAN (funkcja oscyloskopu, pomiar napięć i rezystancji).

  • High-speed CAN;
  • Ramki CAN: 2.0 A/B i CAN FD (ISO lub non-ISO)
  • Złącze magistrali: D-Sub, 9-stykowe
  • Wyświetlacz z rozdzielczością 800 x 480 pikseli
  • Częstotliwośc transmisji CAN FD (pole danych, 64 bytes maks.): od 25 kbit/s do 12 Mbit/s
  • Częstotliwość transmisji CAN: od 25 kbit/s do 1 Mbit/s
  • Zasilanie wewnętrzny akumulator, ładowarka w komplecie;  stacja ładująca jako opcja
  • Wewnętrzna karta pamięci danych
  • Analiza sieci CAN: parametry elektryczne, protokół
  • Automatyczna detekcja szybkości transmisji
  • Przełączany tryb listen-only
  • Rejestracja przychodzących komunikatów CAN na karcie pamięci wewnętrznej, z filtrem CAN ID bądź bez
  • Odtwarzanie zarejestrowanych ramek
  • Przesyłanie pojedynczych ramek CAN lub ich sekwencji
  • Pomiar obciążenia magistrali CAN, wyświetlany w funkcji czasu, wyświetlanie błędnych ramek
  • Pomiar rezystancji magistrali CAN (także podczas pracy)
  • Wybór rezystacji "bus termination".
  • Pomiar napięcia wszystkich styków złącza CAN (D-Sub)
  • Funkcja oscyloskopu
  • Zakres temperatur pracy od 0 do 50 ° C
IPEH-003069

Opis

Wersja CAN
FD
Separacja galwaniczna
brak
LIN
nie

Pliki do pobrania

PCAN-Diag FD

karta katalogowa/data sheets

Pliki do pobrania (1.51MB)
