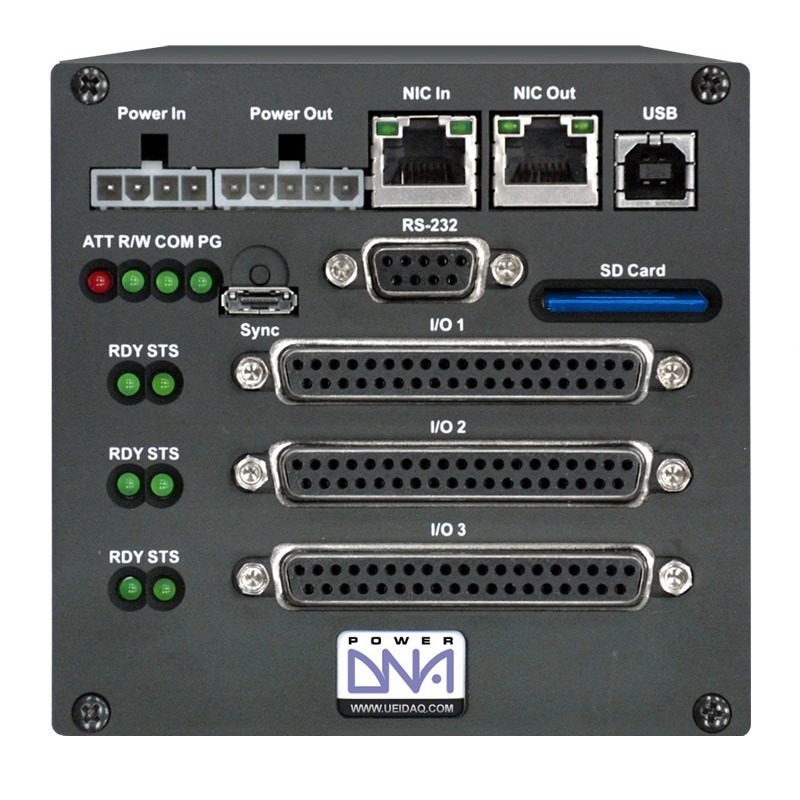

DNA-PPC5(8,9)

5/8/9 slotowa "kostka" do obsługi we/wy analogowych, we/wy binarnych, czujników oraz interfejsów komunikacyjnych

Chassis zawiera dwa podstawowe moduły: moduł CPU i moduł komunikacyjny. Ich zadaniem jest sterowanie pracą zainstalowanych w chassis modułów pomiarowych (we/wy analogowe i binarne, bezpośrednia obsługa czujników, interfejsy komunikacyjne) oraz nadzór nad przebiegiem komunikacji z kontrolerem nadrzędnym (np. komputerem klasy PC), a także z innymi "kostkami" PowerDNA, PowerDNR, FLATRACK bądź UEInet podłączonymi do lokalnej sieci "kostek". Sercem modułu CPU jest mikroprocesor Freescale MPC5200 z zegarem 400 MHz pracującym pod kontrolą systemu operacyjnego (czasu rzeczywistego) ?C/OS-II. Jednostka posiada pamięć operacyjną RAM o wielkości 128 MB (DSDRAM) oraz 32 MB pamięć konfiguracji typu flash (16 MB dostępne dla użytkownika). Moduł komunikacyjny (NIC - network interface controller) posiada:

• szeregowy port RS-232 służący do konfigurowania "kostki" PowerDNA oraz aktualizacji programu wewnętrznego,
• Szybki, z optoizolacją port przeznaczony do synchronizacji pracy kostek
• Gniazdo SD (Secure Digital) dla dodatkowej pamięci przechowującej dane (np. pomiarowe, przy autonomicznej pracy kostki).
• W DNA-PPC5 można zamontować trzy dowolne moduły I/O z serii PowerDNA, a w DNA-PPC8 sześć modułów, w PPC9 - 7 modułów
• Ethernet, szybkość przesyłania danych: 2 MB/s
• Szybkość przesyłania próbek z modułów A/C: >1 MS/s (streaming)
